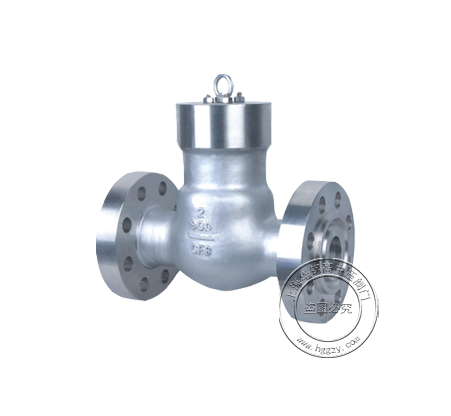

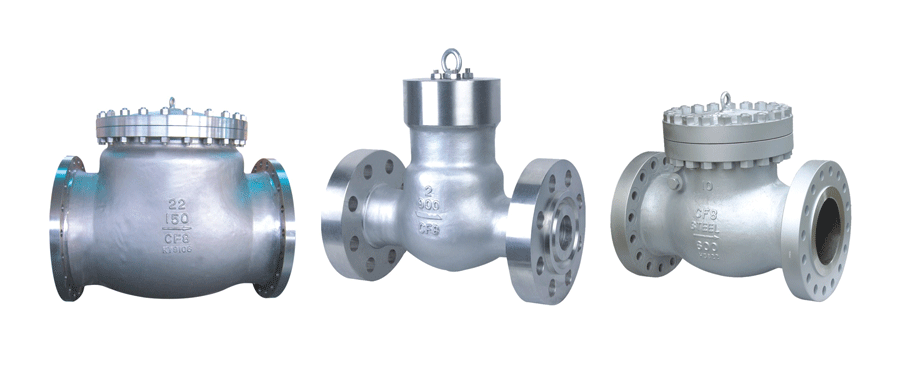

設計規范 Design Spec |
結構長度 Face To Face |
連接法蘭 Flange End |
試驗-檢驗 Test and Check |
壓力-溫度 Presure-Temp. |
|---|---|---|---|---|
| API 6D BS 1868 |
ANSI B16.10 | ANSI B16.5 | API 598 API 6D |
ANSI B16.34 |
| 公稱壓力 | 150 | 300 | 600 | 900 | |
|---|---|---|---|---|---|
| 強度試驗 | MPa | 3.0 | 7.7 | 15.3 | 23.0 |
| Lbf/in2 | 430 | 1110 | 2220 | 3330 | |
| 水密封試驗 | MPa | 2.2 | 5.7 | 11.3 | 17.0 |
| Lbf/in2 | 315 | 815 | 1630 | 2445 | |
| 氣密封試驗 | MPa | 0.4-0.7 | |||
| Lbf/in2 | 60-100 | ||||
| 體蓋板 搖桿 導向套 | 銷軸 | 墊片 | 密封面 | 適用溫度°C | 適用介質 |
|---|---|---|---|---|---|
| WCB | 2Cr13 |
增強型柔性石墨 1Cr13/柔性石墨 不銹鋼/耐酸石棉 PTFE 齒型墊片 |
13Cr STL 本體材料 尼龍 |
≤425 | 水、蒸汽、油品 硝酸類 醋酸類 強氧化性介質 尿酸 |
| WC1 | ≤450 | ||||
| WC6 | ≤540 | ||||
| WC9 | ≤570 | ||||
| C5 C12 | ≤550 | ||||
| CF8 | 304 | ≤200 | |||
| CF8M | 316 | ||||
| CF3 | 304L | ||||
| CF3M | 316L |
