種類 Type |
設計規范 Design Spec |
結構長度 Face To Face |
連接法蘭 Flange End |
試驗-檢驗 Test and Check |
壓力-溫度 Presure-Temp. |
|---|---|---|---|---|---|

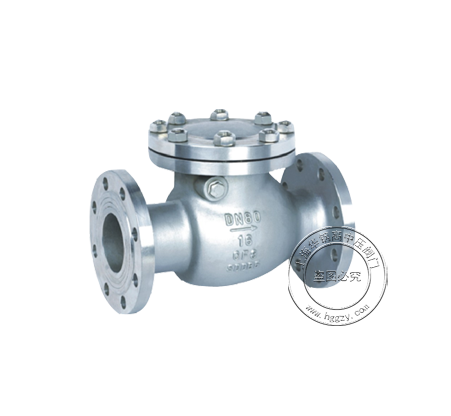

| 旋啟式止回閥 | GB12236 | GB12221 | GB9113 JB79 |
GB9131 | GB/T13927 JB/T9092 |

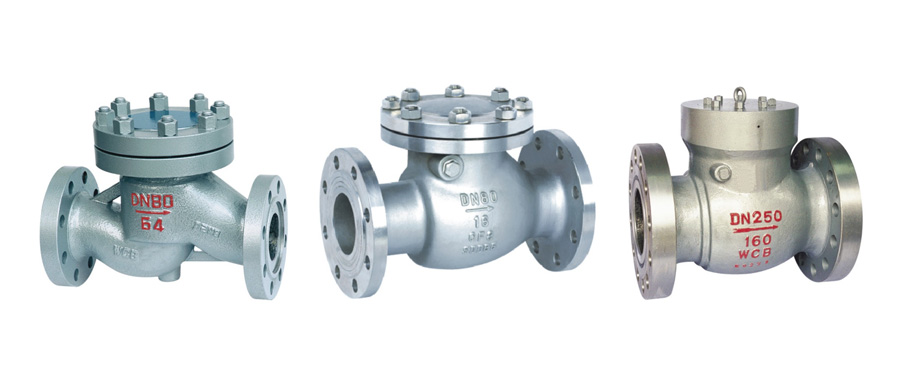

| 升降式止回閥 | GB12235 |
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
| 體蓋板 | 導向套 | 銷軸 | 墊片 | 密封面 | 適用溫度°C | 適用介質 |
|---|---|---|---|---|---|---|
| WCB | WCB | 13Cr STL 本體材料 尼龍 |
增強型柔性石墨 1Cr13/柔性石墨 不銹鋼/耐酸石棉 PTFE 齒型墊片 |
13Cr STL 本體材料 尼龍 |
≤425 | 水、蒸汽、油品 |
| WC6 | WC6 | ≤540 | ||||
| WC9 | WC9 | ≤570 | ||||
| ZGCr5Mo | ≤550 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 銷酸類 | |||
| ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12MoTi | ≤200 | 醋酸類 | |||
| 1.6MPa | DN | L | D | D1 | D2 | b | H |
|---|---|---|---|---|---|---|---|
| 凸面法蘭 RF H41H H41Y H41W H41N 16C 16P 16R |
15 | 130 | 95 | 65 | 45 | 14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 130 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 140 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 155 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 180 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 215 | |
| 300 | 850 | 460 | 410 | 375 | 30 | 315 | |
| 2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 100 |
| 凸面法蘭 RF H41H H41Y H41W H41N 25 25P 25R |
20 | 150 | 105 | 75 | 55 | 16 | 105 |
| 25 | 160 | 115 | 85 | 65 | 16 | 120 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 130 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 135 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 149 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 160 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 169 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 194 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 222 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 255 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 305 | |
| 300 | 850 | 485 | 430 | 390 | 40 | 410 |
