設計與制造 Design And Manufacture |
結構長度 Face To Face |
對焊端 Butt welding Ends |
試驗-檢驗 Inspection And Test |
壓力-溫度 Presure Temperature Lating |
產品標識 Marking |
|---|---|---|---|---|---|
| JB/T 7746 | JB/ T7746 | ANSI B16.25 | JB/ T9092 | GB/T 9091 | GB/T 12220 |
|
產品型號 Product Type |
公稱壓力PN Nominal Pressure |
強度試驗 Shell Test |
密封試驗 Seal Test |
工作壓力 Working Pressure |
工作溫度 Working Temperature |
適用介質 Appicable Medium |
|---|---|---|---|---|---|---|

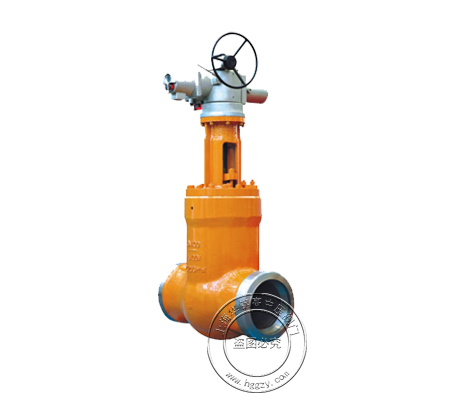

| Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
| Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
| Z960Y-P54 100 | - | 30.0 | 22.0 | P54 10 | ≤540 | 蒸汽 |
| Z960Y-P54 170 | - | 48.0 | 36.0 | P54 17 | ≤540 |
| 零件名稱 Part Name | 水密封試驗 Material Designation | ||
|---|---|---|---|
| 閥體 | WCB | WC6 | WC9 |
| 閘板 | WCB | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1Mo1VA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座 | 25 | 12Cr1Mo1VA | |
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 |
| 填料 | 增強柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 閥桿螺母 | 鋁青銅 | ||
| 西開環 | 1Cr13 | 20Cr1Mo1VA | |
