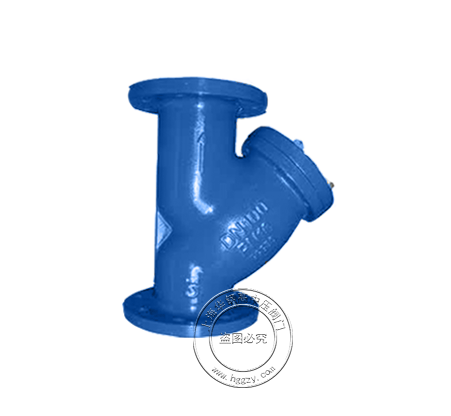

Y型過濾器

產品簡介：

Y型過濾器、Y型伸縮過濾器，是使用水力控制閥及精密的易堵塞的機械產品所必須具有的過濾設備、通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。Y型過濾器的結構簡單，流阻小，可在線排除污物而不需拆除。Y型拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點，可根據需要設置濾網目數。

工作介質：水及弱腐蝕性液體

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~1.6MPA

試驗標準：GB/T 13927 AP1598

詳細介紹
下載文檔

性能特點 Property and Features

1、設計結構新穎，整體尺寸小，重量輕。

2、裝拆方便，流阻小，可在線排除污染物而不需拆除。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.0~1.6MPa	50~500mm	0~80°C	水及弱腐蝕性液體	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名稱	材料
管體	灰鑄鐵、球墨鑄鐵、鑄鋼
濾網	不銹鋼
伸縮拉桿	碳鋼鍍鋅
O型圈	丁腈橡膠

主要外形尺寸 Main Dimensions

DN(SY4P)	65	80	100	125	150	200	250	300	350	400	450	500
L	250	280	350	400	440	500	580	670	780	850	850	1000
H	198	210	250	305	358	450	503	578	598	618	693	765

DN(YSTF)	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
