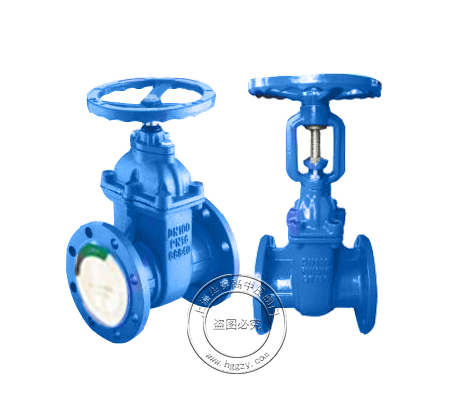

銅芯閘閥

產品簡介：

硬密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板。

工作介質：水、氣、油

工作溫度：0°C~120°C

主體材料：球墨鑄鐵

公稱壓力：1.0~2.5MPA

試驗標準：GB/T13927

詳細介紹
下載文檔

性能特點 Property and Features

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

5、三“O”密封：閥桿采用三道O型環密封，摩擦阻力小，開關輕巧，不漏水。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.0~2.5MPa	50~600mm	0~120°C	水、氣、油	GB/T 17241.6 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名稱	材料	零件名稱	材料
閥體	灰鑄鐵、球磨鑄鐵、鑄鋼	止推墊	銅合金
閥板	球墨鑄鐵外覆三元乙丙或丁腈橡膠或黃銅	軸套	銅合金
螺栓	鍍鋅、不銹鋼	螺栓	鍍鋅、不銹鋼
密封圈	NBR	軸蓋	球墨鑄鐵
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼	防塵罩	NBR
閥桿	不銹鋼、黃銅	手輪	鑄鐵
“O”形密封圈	NBR	緊固螺母	鍍鋅、不銹鋼

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	401	433	505	545	660	720	872	1061	1217	1260	1510	1690	1810	2050
